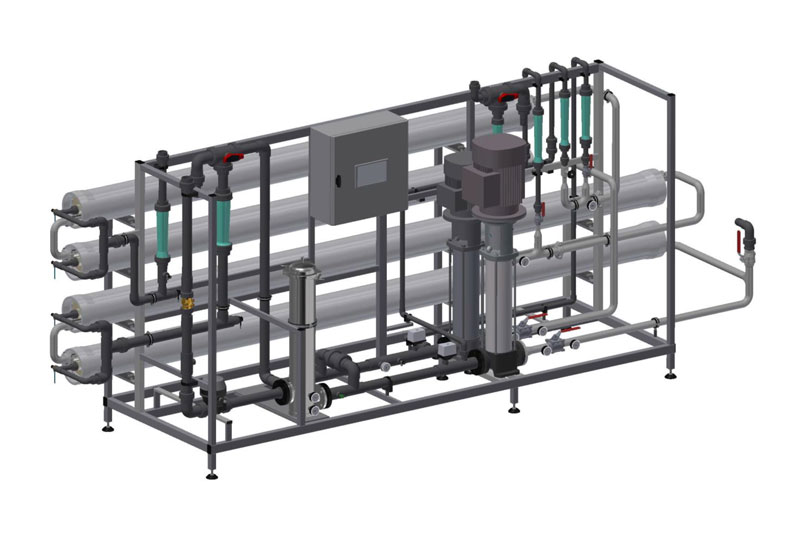

• Grundrahmen aus Edelstahl (F-UO 3’000 ND/P mit Kunststoff-Frontplatte)
• Spezialvorfilter mit 5 μm-Filterkerze
• 2 Hochdruckpumpen als geräuscharme, mehrstufige Kreiselpumpen
• Niederdruck-Hochleistungswickelmodule mit energiesparenden PA/PS-Composite-Membranen in GFK-Druckrohren
• Armaturen wie Probenahmeventile für Speisewasser, Eingangsmagnetventil, Ventile aus Edelstahl zur Einstellung der Durchflussmengen von Permeat und Konzentrat
• Druckschalter zur Überwachung des Speisewasser-drucks, Manometer für Ein- und Ausgangsdruck Vorfilter, Betriebsdrücke, Konzentratdrücke
• Durchflussmengenmesser für Permeat und Konzentrat
• Leitfähigkeitsmessung Permeat, temperaturkompensiert, Messbereich 2–200 μS/cm (1. Stufe) und 0,5–50 μS/cm (2. Stufe)
• Schaltschrank mit abschliessbarem Hauptschalter, Leistungsteil zur Ansteuerung der Hochdruckpumpen
• Anlage anschlussfertig verrohrt und verdrahtet
  Elektrischer Aufbau entsprechend der VDE 0100 Teil 600, VDE 0113 Teil 1

• Mikroprozessorsteuerung zur vollautomatischen Steuerung/Überwachung der Umkehrosmose-Anlage
• Grafikdisplay mit wahlweise wechselnder Bildschirm-Anzeige
• Betriebsdaten: Permeat- und Speisewasserleitfähigkeit (temperaturkompensiert), Permeat- und Speisewassertemperatur, Betriebsstunden, Uhrzeit
• Störmeldungen: Druckmangel, Hartwasser, Motorüberlastung, Leitfähigkeitsvorwarnung (Permeat), Überschreitung der Grenzleitfähigkeit (Permeat)
• Betriebszustände: Betrieb, Permeatverwerfung bzw. Permeatrückführung, Konzentratverdrängung, Konzentratspülung, diskontinuierliche Spülung bei Anlagenstillstand, Abschaltung durch externes Signal (Zwangsstopp, Regeneration), Tank voll
• LED-Anzeigen für Betrieb und Störung
• SD-Karten-Slot zur Speicherung der Parameter und Kalibrierdaten (1 SD-Karte im Lieferumfang enthalten)
• Eingänge (Kleinspannung) für Niveausteuerung für 1 oder 2 Schwimmerschalter, Härtekontrollgerät (die Steuerung für das Härtekontrollgerät limitron ist in der Steuerung RO 5000 enthalten), Abschaltung durch ext. Signal (Zwangsstopp, Regeneration)
• Ausgänge für 2 Magnetventile für Konzentratspülung, Permeatverwerfung bzw. -rückführung, Sammelstörmeldung, Vorwarnkontakt Leitfähigkeit zu hoch u. ein frei programmierbarer Universalausgang, Analogausgang Leitfähigkeit oder Temperatur

Die Anlagen sind auf einen Salzgehalt von 1’000 mg/l, eine SiO₂-Konzentration von max. 10 mg/l, eine Wassertemperatur von 15°C, einen Verblockungsindex von max. 3 und freien Permeatauslauf ausgelegt. Unter diesen Bedingungen wird die projektierte Permeatleistung auch nach 3 Betriebsjahren erbracht. Die Permeatausbeute ist abhängig von der Rohwasserqualität und der Vorbehandlung.
